很久以前就想要把燈管更換為LED燈管，但因為使用上沒有甚麼問題，所以就沒有處理。
最近可能因為附近有在施工，導致電壓不穩定，一個燈座上的4支燈管一口氣全部燒掉，所以趁著有空的時候來改裝一下吧!!
首先將燈座從輕鋼架上取下，記得拆線的時候要把開關確實關上，我就是疏忽了導致火線碰到金屬殼，直接就短路跳電...
燈座上被火線電到焦黑
接下來將燈座上的啟動器拆下來
一般傳統的啟動器
拆掉啟動器的燈座
電容器

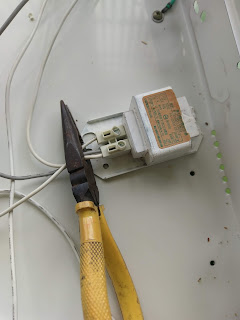

再從燈座的側邊將安定器卸下 (這邊也是可以直接剪線，但.....我就是龜毛)
卸下燈座側邊固定安定器的螺絲
全部卸下後的安定器
把安定器上面的線全部剪掉，不管是2條還是3條。
剪掉安定器上面的線
全部剪下的安定器
接下來把啟動器座的線全部剪掉。
每組燈座都有連接一個啟動器座
電源輸入線
傳統燈具上拆下來的多餘料件
接下來將同一側邊的燈座孔上拉一條線 (每個燈座孔會有2條線，選較長的那條)，將4條同側燈座孔的線全部和一條電源輸入線接在一起。
同側燈座的4條最長的線
另一邊也如法泡製。
接完後的線路
其實這個過程就是電子學中所說的並聯。
接線示意圖
最後可以把多餘的線整理一下或剪掉。然後裝上LED燈管再接上電源測試看看~~~亮了耶!!!!!
測試一下
把燈座放回輕鋼架上就算完工了。
我使用的LED燈管是【東亞 T8 2呎 10W】的燈管，而原來的燈管是【飛利浦 T8 TLD 18W】。
比較一下兩邊的亮度，感覺LED燈較亮，色溫白光正確；傳統T8比較暗一些，色溫偏黃。
耗電量那就不用說了，LED只有10W，傳統燈管是18W，而傳統燈管還要加上啟動器、安定器和電容器的消耗，總耗電量會高於18W。
以價錢來說，我買的LED燈為120元，傳統燈管為70元，傳統燈管還是比較便宜。
至於耐用度的部分我就不比較了，畢竟影響燈管壽命的因素太多，雖然LED燈號稱有20000個小時，但電子用品的壽命是很難說的，今天運氣差一些，可能裝1個月就掛了，也可能裝了10年還沒掛.....這種東西是很看人品滴~~~~
比較傳統燈管和LED燈管的亮度 (左:LED，右:傳統T8)
以上是這次改裝的分享，有問題歡迎提問喔!!!!
